生产型号Production Type
|
顶宽TopWidth
|
节宽Pitch Width
|
高度Height
|
角度Angle
|
长度换算Lenth Conversion
|
长度范围（英寸）Length Range(inch)
|
长度范围（毫米）Length Range(mm)
|
标识标准Factory Mark
|
|
3V(9N)
|
9.5
|
/
|
8.0
|
40°
|
La=Li+50
|
16"-200"
|
406-5080
|
La
|
|
5V(15N)
|
16.0
|
/
|
13.5
|
40°
|
La=Li+82
|
44"-394"
|
1100-10008
|
La
|
|
8V(25N)
|
25.5
|
/
|
23.0
|
40°
|
La=Li+144
|
75"-600"
|
1905-15240
|
La
|
|
SPZ
|
10.0
|
8.0
|
8.0
|
40°
|
La=Li+50
|
16"-200"
|
406-5080
|
La
|
|
SPA
|
13.0
|
11.0
|
10.0
|
40°
|
La=Li+63
|
23"-200"
|
600-5080
|
La
|
|
SPB
|
17.0
|
14.0
|
14.0
|
40°
|
La=Li+88
|
44"-394"
|
1100-10008
|
La
|
|
SPC
|
22.0
|
19.0
|
18.0
|
40°
|
La=Li+113
|
71"-600"
|
1800-15240
|
La
|
特点
窄形包布V带具有横向刚度大，传递功率比普通V带高50-100%，传动极限速度40M/s，传动效率95%以上。
标识
窄形包布V带分为两类，一类为基准制SP系列，型号有SPZ，SPA,SPB,SPC；另一类为有效制系列，型号有3V(9N),5V(15N),8V(25N)。本公司均按V带的外周长度标识，若客户有特殊要求，需在要货清单上注明。各型号换算关系见上表。

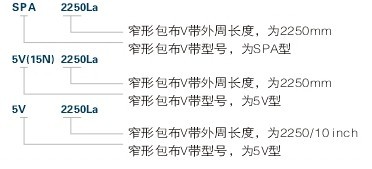

标识示例
|
